Nhựa nhúng PVC bị lỗi: Nguyên nhân, cách khắc phục

Trong quá trình sản xuất, nhựa nhúng PVC bị lỗi là vấn đề khiến nhiều doanh nghiệp đau đầu vì làm gia tăng tỷ lệ phế phẩm, ảnh hưởng đến tiến độ giao hàng và phát sinh chi phí vận hành. Để xử lý triệt để, doanh nghiệp cần xác định đúng nguyên nhân từ nguyên liệu, công thức phối trộn đến điều kiện gia công. Trong bài viết này, APEX Việt Nam sẽ giúp bạn nhận diện các lỗi phổ biến và đề xuất giải pháp khắc phục hiệu quả!

Các yếu tố ảnh hưởng đến chất lượng nhựa nhúng PVC

Chất lượng sản phẩm nhựa nhúng PVC phụ thuộc vào nhiều yếu tố trong suốt quá trình gia công, từ chuẩn bị bề mặt, pha chế plastisol đến gia nhiệt và lưu hóa. Việc kiểm soát đồng bộ các thông số này giúp lớp phủ đạt độ dày đồng đều, bám dính tốt và hạn chế phát sinh lỗi.

Thời gian nhúng và quá trình lưu hóa

Thời gian nhúng quyết định lượng nhựa bám trên bề mặt và độ dày lớp phủ. Sau khi nhúng, sản phẩm cần được gia nhiệt để hỗn hợp nhựa PVC lỏng (plastisol) tạo gel và lưu hóa hoàn toàn.

• Nhúng quá ngắn làm lớp phủ mỏng, khó đạt yêu cầu kỹ thuật.
• Lưu hóa không đủ thời gian hoặc nhiệt độ khiến lớp nhựa chưa ổn định, làm giảm độ bền và độ bám dính.

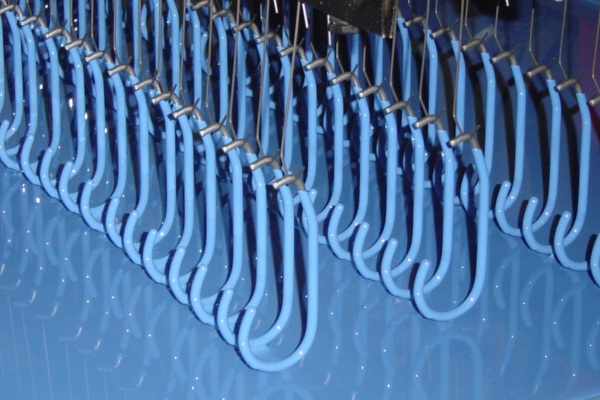

Lưu hóa không đủ thời gian có thể gây lỗi cho sản phẩm

Nhiệt độ gia nhiệt trước khi nhúng

Nhiệt độ của khuôn hoặc chi tiết kim loại ảnh hưởng trực tiếp đến khả năng tạo lớp phủ PVC. Khi nhiệt độ đạt mức phù hợp (trong khoảng 160 - 220 độ C), plastisol sẽ nóng chảy và bám đều lên bề mặt.

• Quá nhiệt có thể gây cháy nhựa, đổi màu hoặc xuất hiện bọt khí.
• Thiếu nhiệt có thể khiến lớp phủ hình thành không hoàn chỉnh, bề mặt thô ráp hoặc bong tróc.

Công thức phối trộn plastisol

Chất lượng plastisol quyết định phần lớn tính năng của sản phẩm sau cùng. Các thành phần như nhựa PVC, chất hóa dẻo, chất ổn định nhiệt và phụ gia chức năng cần được phối trộn theo tỷ lệ phù hợp.

Nếu công thức mất cân bằng, sản phẩm có thể gặp các vấn đề như chảy dầu, giòn gãy, biến màu hoặc giảm tuổi thọ sử dụng.

Độ nhớt và độ phân tán của hỗn hợp nhựa

Plastisol cần duy trì độ nhớt ổn định để đảm bảo khả năng phủ đều trên toàn bộ bề mặt chi tiết.

• Độ nhớt quá cao dễ tạo lớp phủ dày, xuất hiện vệt chảy hoặc bề mặt không đồng nhất.
• Độ nhớt quá thấp làm giảm khả năng bao phủ, đặc biệt tại các góc cạnh.
• Các hạt PVC và phụ gia phải được phân tán đồng đều để tránh hiện tượng vón cục hoặc nổi hạt trên bề mặt sản phẩm.

Làm nguội và xử lý bề mặt nền

Sau khi lưu hóa, sản phẩm cần được làm nguội theo quy trình phù hợp để hạn chế co ngót, cong vênh hoặc phát sinh ứng suất nội.

Bên cạnh đó, bề mặt kim loại trước khi nhúng phải được làm sạch dầu mỡ, bụi bẩn và gỉ sét. Đây là điều kiện quan trọng giúp lớp nhựa PVC bám chắc và duy trì độ ổn định trong quá trình sử dụng.

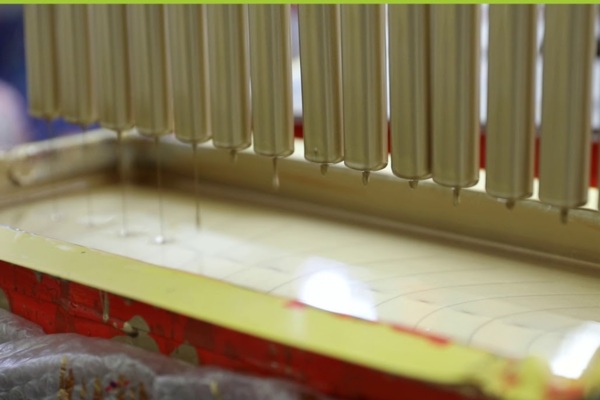

Sản phẩm cần được làm nguội theo quy trình phù hợp để hạn chế lỗi phát sinh

Nhựa nhúng PVC bị lỗi: 7 nguyên nhân và cách khắc phục

Các lỗi nhựa nhúng PVC phổ biến gồm bọt khí, chảy xệ, bong tróc, rỗ bề mặt, biến màu, giòn cứng và nứt lớp phủ. Kỹ thuật viên có thể nhận biết phần lớn các lỗi này bằng mắt thường hoặc thử nghiệm uốn cơ học đơn giản ngay tại xưởng trước khi tiến hành điều chỉnh thông số.

Nổi bọt khí trên bề mặt

Lỗi bọt khí PVC biểu hiện qua các lỗ nhỏ hoặc bong bóng nổi trên bề mặt lớp phủ sau khi lưu hóa. Nguyên nhân chính là do độ ẩm trên bề mặt kim loại hoặc không khí còn lẫn trong plastisol chưa được loại bỏ hoàn toàn trước khi nhúng.

Cách khắc phục:

• Hạ nhiệt độ khuôn xuống mức tiêu chuẩn (tùy thuộc vào loại nhựa PVC bạn đang sử dụng).
• Giảm tốc độ rút khuôn và thời gian lưu nhựa trong bể.
• Đảm bảo khuôn đã được sấy khô hoàn toàn trước khi nhúng.

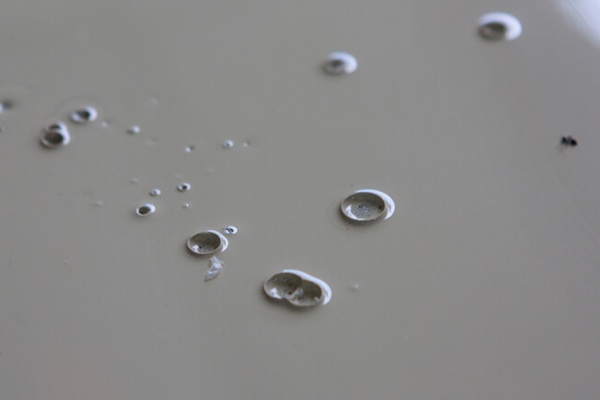

Lỗi bọt khí biểu hiện qua các lỗ nhỏ nổi trên bề mặt

Lớp nhựa nhúng quá dày hoặc quá mỏng

Nguyên nhân thường gặp nhất là do lỗi chênh lệch nhiệt độ khuôn hoặc độ nhớt của dung dịch nhựa quá cao/quá thấp.

Cách khắc phục:

• Quá dày: Giảm nhiệt độ nung khuôn hoặc tăng tốc độ rút sản phẩm ra khỏi bể nhựa.
• Quá mỏng: Tăng nhiệt độ khuôn lên, giảm tốc độ nhúng hoặc điều chỉnh lại tỷ lệ hóa dẻo trong công thức nhựa.

Bề mặt nhựa bị rỗ, không láng mịn

Hiện tượng bề mặt sần vỏ cam (orange peel effect) hoặc xuất hiện lỗ rỗ bề mặt làm giảm tính thẩm mỹ và có thể ảnh hưởng đến khả năng chống ăn mòn của lớp phủ. Nguyên nhân phổ biến là do tạp chất PVC lẫn trong bể plastisol, bụi bẩn bám lên bề mặt khuôn trước khi nhúng.

Cách khắc phục:

Để xử lý lỗi nhựa dip molding này, cần lọc plastisol định kỳ để loại bỏ cặn và tạp chất, đồng thời vệ sinh bể nhúng theo lịch bảo trì. Môi trường xưởng cần kiểm soát bụi bằng hệ thống lọc không khí, đặc biệt tại khu vực nhúng và lưu hóa.

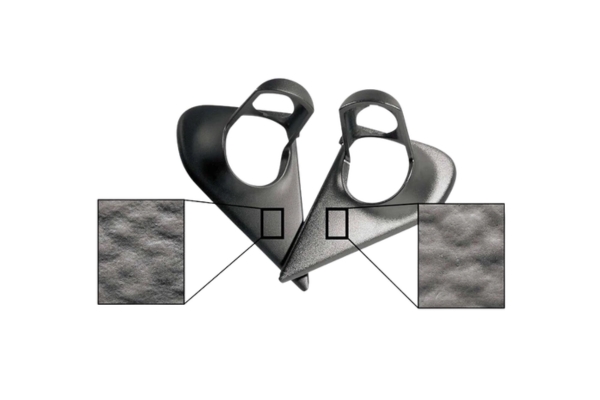

Bề mặt sản phẩm không mịn, hiện tượng sần vỏ cam

Lớp nhựa bị bong tróc, không bám dính

Bong tróc lớp phủ PVC là lỗi do bề mặt kim loại chưa được xử lý đúng cách trước khi nhúng: dầu mỡ, gỉ sét hoặc lớp oxit còn sót lại sẽ ngăn plastisol bám dính trực tiếp vào nền kim loại.

Cách khắc phục:

Vệ sinh và tẩy dầu mỡ kỹ lưỡng trên bề mặt kim loại trước khi gia nhiệt. Đảm bảo nhiệt độ khuôn đủ độ nóng để làm chảy lớp nhựa tiếp xúc trực tiếp.

Màu sắc bị biến đổi

PVC bị cháy vàng hoặc sẫm màu sau lưu hóa là dấu hiệu rõ ràng của phân hủy PVC do nhiệt. Cơ chế hóa học là: khi nhiệt độ lưu hóa quá cao hoặc thời gian lưu hóa kéo dài vượt ngưỡng, PVC bắt đầu giải phóng HCl, làm chuỗi polymer mất nối đôi liên hợp và tạo ra màu vàng đến nâu đen.

Cách khắc phục:

Đo đạc và hiệu chuẩn lại cảm biến nhiệt lò nung. Hạ nhiệt độ lưu hóa xuống 5 – 10°C và rút ngắn thời gian lưu hóa, sau đó theo dõi màu sắc sản phẩm qua 3 – 5 mẻ liên tiếp.

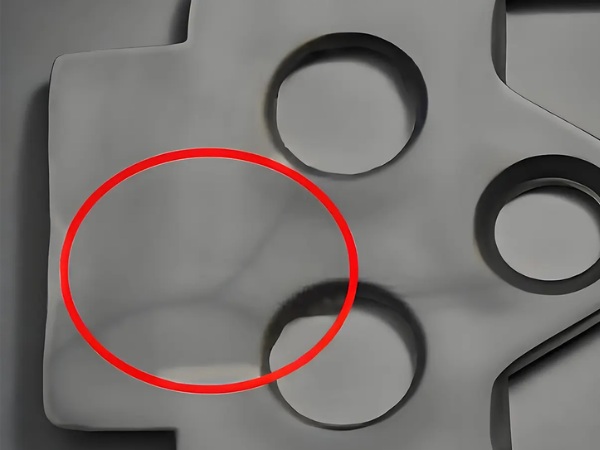

Màu sắc nhựa nhúng bị biến đổi, không đều màu

Lớp phủ bị nứt sau một thời gian ngắn

Nguyên nhân nhựa nhúng PVC bị lỗi này có thể do nhựa thiếu chất hóa dẻo, hoặc do sốc nhiệt trong quá trình làm nguội sản phẩm diễn ra quá nhanh.

Cách khắc phục:

Điều chỉnh tăng lượng chất hóa dẻo trong công thức, chuyển đổi phương pháp làm nguội từ nhúng nước lạnh đột ngột sang làm nguội tự nhiên trong không khí.

Xuất hiện các đường chảy nhựa

Chảy sệ nhựa PVC xảy ra khi lớp phủ quá dày tích tụ tại mép dưới sản phẩm, tạo ra các vệt nhỏ giọt sau khi lưu hóa. Nguyên nhân là do độ nhớt của nhựa quá thấp, hoặc thao tác rút khuôn/làm nguội quá chậm khiến nhựa bị chảy dồn về một hướng.

Cách khắc phục:

Kiểm tra lại tỷ lệ phối trộn nguyên liệu, tăng nhiệt độ nung khuôn từ từ (để nhựa định hình nhanh hơn khi tiếp xúc) và điều chỉnh tốc độ rút khuôn nhanh hơn.

Cải tiến chất lượng nhựa nhúng với phụ gia nhựa PVC

Sử dụng phụ gia PVC phù hợp sẽ giúp cải thiện độ bám dính, khả năng chống lão hóa, độ dẻo, độ bóng và độ ổn định nhiệt của sản phẩm nhựa nhúng PVC. Đây là hướng tiếp cận chủ động để giảm tỷ lệ phế phẩm ngay từ khâu thiết kế công thức, thay vì chỉ điều chỉnh thông số máy sau khi lỗi đã xuất hiện.

Với vai trò là nhà cung cấp phụ gia nhựa chất lượng cao hàng đầu, APEX Việt Nam mang đến các giải pháp tùy chỉnh tối ưu, được thiết kế chuyên biệt theo từng bài toán kỹ thuật của doanh nghiệp. Chúng tôi cung cấp hệ thống phụ gia toàn diện, giúp ổn định nhiệt hiệu năng cao ngăn ngừa ố vàng, tối ưu độ nhớt, chống nứt gãy hiệu quả.

Không chỉ cung cấp sản phẩm đạt chuẩn quốc tế, đội ngũ kỹ sư của APEX luôn sẵn sàng đồng hành cùng doanh nghiệp để tinh chỉnh công thức phối trộn, xử lý triệt để các lỗi phát sinh và nâng cao năng suất tối đa.

APEX chuyên cung cấp phụ gia tối ưu cho ngành nhựa

Nhựa nhúng PVC bị lỗi có thể xuất phát từ nhiều nguyên nhân khác nhau, từ công thức plastisol, chất lượng nguyên liệu đến các thông số gia công như nhiệt độ, thời gian nhúng và lưu hóa. Việc xác định đúng nguyên nhân ngay từ đầu sẽ giúp doanh nghiệp giảm tỷ lệ phế phẩm, ổn định chất lượng sản phẩm và tối ưu chi phí sản xuất. Nếu cần tư vấn giải pháp phụ gia chuyên biệt để hạn chế lỗi thành phẩm, hãy liên hệ APEX Việt Nam để được đội ngũ kỹ sư hỗ trợ!
